電子負載在電力電子實驗中扮演著至關重要的角色，它不僅替代了傳統的電阻負載，還具備廣泛的調節范圍和簡便的操作方式。其獨特之處在于能夠模擬恒流或恒壓負載，從而為驗證變換器的各種特性提供了便捷的途徑。

? 恒流電子負載

一個簡易的電子負載通常運用運放來控制MOSFET，并收集MOS的電流和電壓等參數，形成閉環控制。無論是恒流、恒壓還是恒阻，只需采集所需參數并經過相應運算，即可實現所需的閉環特性。

值得一提的是，恒流電子負載在測試恒壓輸出的變換器方面表現出色，尤其適用于電池放電測試。通過采集電池路端電壓的變化，可以有效地檢測電池的放電特性。

? 恒壓電子負載

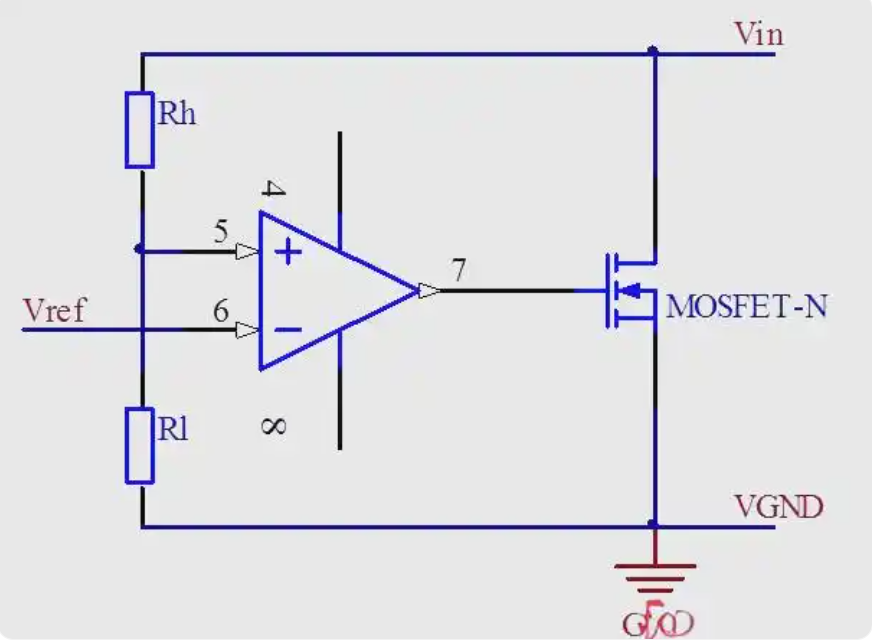

此外，恒壓電子負載主要用于測試恒流電源。當電源本身也是恒壓輸出時，則不適合直接進行浪涌測試。在恒壓模式下，將輸入電壓作為反饋信號，通過調整MOS的導通狀態來達到測試目的。

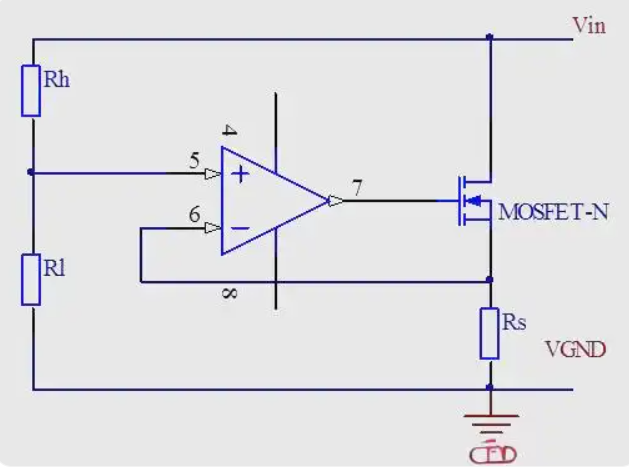

恒阻電路的穩定性依賴于電壓和電流反饋值的相等或成比例，通過設計負反饋回路，電路能夠自動趨向于穩定狀態。然而，此圖中并未展示給定信號，因?yàn)樵搱D所體現的電阻值是固定的。若需實現可調整的電阻值，可以通過在反饋回路中插入可編程增益來實現。一種簡單方法是使用數字電位器替換Rh和Rl，利用單片機控制其分壓比，但數字電位器的成本可能較高。另一種選擇是在反饋回路節點增加一個拉電阻，以提供可編程偏移量，從而在有限范圍內控制恒阻負載的阻抗。

上圖展示了一種實用的解決方案，其中在分壓點引出一個電路，并將其連接到Vref。通過引入Vref，可以調整運算放大器的正輸入點的分壓值。為了得到正確的分壓值，需要依據相應的計算公式進行反算以確定給定值。此外，這個偏移電阻也可以被連接至電流的反饋回路中。
